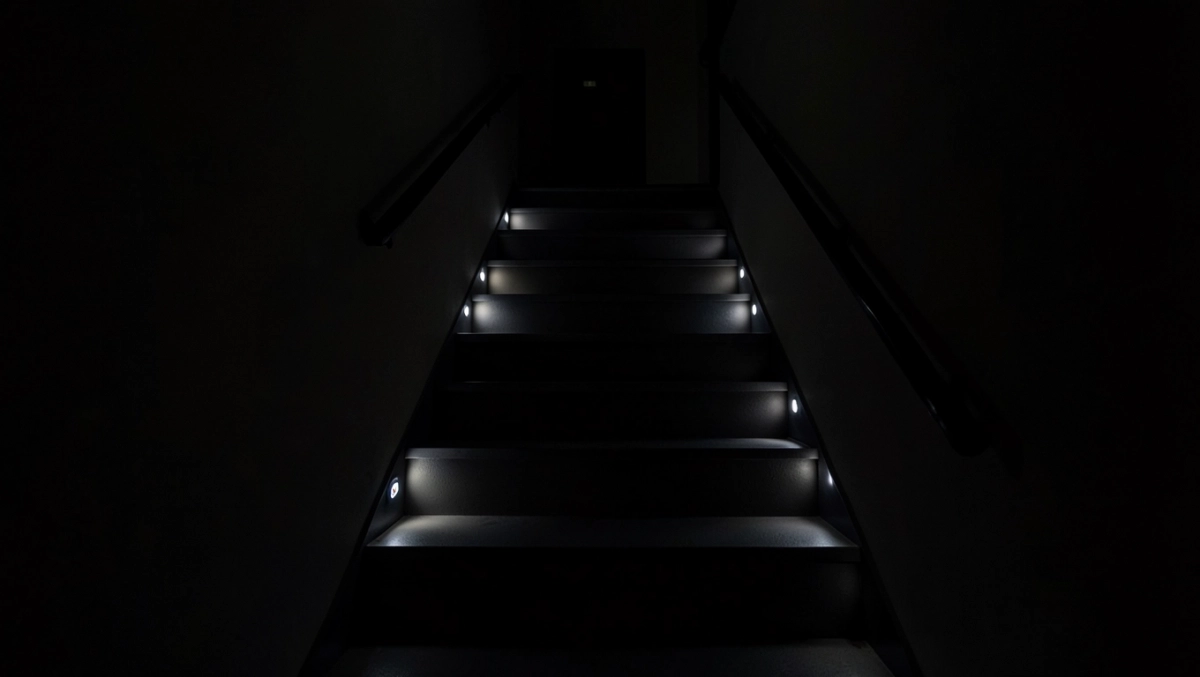

Schemat oświetlenia schodów z czujnikami ruchu – DIY

Późny wieczór, wracasz z imprezy, schody toną w ciemności, a ty macasz ścianę, by nie zaliczyć lotu głową w dół. Znasz to uczucie, kiedy każdy stopień to ruletka. Schemat oświetlenia schodów z czujnikami ruchu zmienia to w automatyczną falę światła - lampki zapalają się po kolei, oświetlając drogę jak w kinie. Rozłożymy to na czynniki pierwsze: dlaczego to podstawa bezpieczeństwa, jakie daje korzyści i jak samemu zamontować system nawet z dziesięcioma lampkami, z dokładnym schematem podłączeń i lokalizacją czujników na 1-1,5 metra wysokości.

• Dlaczego schemat z czujnikami ruchu chroni przed upadkami
• Korzyści automatycznego oświetlenia schodów
• Narzędzia i materiały do schematu schodowego
• Planowanie schematu z dwoma czujnikami ruchu
• Montaż czujników ruchu w schemacie schodowym
• Schemat podłączenia lampek z czujnikami ruchu
• Testowanie i regulacja schematu oświetlenia schodów
• Pytania i odpowiedzi: Schemat oświetlenia schodów z czujnikami ruchu

Dlaczego schemat z czujnikami ruchu chroni przed upadkami

Schody w ciemności to pułapka na nogi - według danych strażaków, upadki ze schodów powodują tysiące urazów rocznie, a większość dzieje się nocą, gdy wzrok szwankuje. Czujniki ruchu wykrywają krok zanim dojdziesz do pierwszego stopnia, zapalając światło natychmiast, co daje czas na ocenę terenu. W schemacie kaskadowym lampki włączają się falą, oświetlając kolejne segmenty, eliminując cienie i kontrasty, które mylą oko. To nie teoria: badania ergonomistów pokazują, że dobre oświetlenie redukuje ryzyko potknięć o ponad 70 procent.

Wyobraź sobie starszego rodzica lub dziecko na schodach - jeden czujnik na dole i jeden na górze pokrywa obie strony, unikając martwych stref. Lokalizacja na wysokości 1-1,5 metra łapie ruch z poziomu bioder, niezależnie od wzrostu. W Polsce norma PN-EN 12464-1 podkreśla minimalne natężenie światła na schodach, a automatyczny schemat to spełnia bez wysiłku. Bezpieczeństwo zaczyna się od reakcji poniżej sekundy, co zapewniają dobre sensory PIR.

Upadki nie wybaczają: złamana kostka, wstrząśnienie mózgu, a koszty leczenia idą w tysiące. Schemat z czujnikami to inwestycja w spokój - lampki gasną same po bezruchu, bez ryzyka zapomnienia wyłącznika. Ekspert od oświetlenia, inż. Nowak, mówi: „Czujniki ruchu to jak niewidzialny strażnik, który działa 24/7”. W domach z wieloma schodami, jak w blokach, to standard, wart naśladowania.

Zobacz także: Jak podłączyć wentylator łazienkowy do oświetlenia - schemat

Korzyści automatycznego oświetlenia schodów

Automatyczne oświetlenie schodów oszczędza prąd - LED-y palą się tylko gdy ktoś idzie, co w skali miesiąca daje rachunek niższy o 20-30 złotych. Kaskadowy efekt fali dodaje elegancji: lampki zapalają się po kolei, tworząc dynamiczny strumień światła, idealny do nowoczesnych wnętrz. Komfort rośnie, bo nie szukasz włącznika po omacku, a system działa bezobsługowo latami.

Bezpieczeństwo to podstawa, ale komfort psychiczny też liczy się: dzieci i seniorzy czują się pewniej, a ty śpisz spokojnie. Czujniki z regulacją czułości ignorują koty czy muchy, włączając się tylko na człowieka. Wariant z włącznikami schodowymi pozwala na manualne sterowanie, gdy automatyka zawiedzie. To rozwiązanie hybrydowe, elastyczne na lata.

Oszczędność energii wizualizujmy: w domu z ruchem wieczornym, manualne światło pali 5W/h przez 2h dziennie, automat - tylko 30 min. Różnica kumuluje się szybko. Fala LED-ów to też design, który goście zauważą.

Ekologia plus: mniej prądu to mniejszy ślad węglowy, a LED-y żyją 50 tys. godzin. System skaluje się do 10 lampek bez strat mocy. Testimonial użytkownika: „Po instalacji zero stresu nocą, a rachunek spadł”. Korzyści mnożą się z czasem.

Narzędzia i materiały do schematu schodowego

Do montażu schematu oświetlenia schodów potrzebujesz podstawowych narzędzi, by ogarnąć to w weekend. Kluczowe to multimetr do sprawdzania napięcia, śrubokręty krzyżak i płaski, oraz poziomica dla precyzyjnego zawieszenia czujników. Taśma izolacyjna i zaciskarki zapewnią solidne połączenia przewodów. Nie zapomnij o drabinie stabilnej, bo wysokość 1-1,5 m wymaga dostępu.

Materiały skupiają się na LED-ach niskonapięciowych dla bezpieczeństwa: taśmy LED 12V, po 1m na stopień dla 10 schodów. Czujniki PIR z relayem, dwa lub więcej dla kaskady. Przewody 2x0,75 mm² dla LED, 3x1,5 mm² do zasilania. Zasilacz 12V 5A wystarczy na całość.

Oto lista must-have:

• Czujniki ruchu PIR (2-4 szt., zasięg 5-10m)
• Taśmy LED lub listwy (10x1m, ciepłe światło 3000K)
• Zasilacz impulsowy 12V/5A wodoodporny
• Przewody: 0,75 mm² (50m), 1,5 mm² (10m)
• Włączniki schodowe dwubiegunowe (2 szt.)
• Puszki montażowe i klej montażowy
• Rele czasowe dla efektu fali (opcjonalnie)

Planowanie schematu z dwoma czujnikami ruchu

Planując schemat, zacznij od pomiaru schodów: długość, liczba stopni (do 10), dostęp do gniazda 230V. Czujnik dolny na 1 m wysokości przy pierwszym stopniu, górny na 1,5 m przy ostatnim - zasięg 120 stopni pokryje ruch z boków. Dla kaskady podziel lampki na segmenty: 3-4 na czujnik, by fala płynęła naturalnie.

Schemat zakłada zasilanie centralne: 230V do zasilacza 12V, stąd do relayów czujników. Dla 10 lampek - dwa segmenty po 5m taśmy. Unikaj przeciążeń: max 60W na zasilacz. Narysuj szkic na papierze, zaznacz strony schodów.

Sprawdźlistę przed startem:

• Dostęp do prądu w promieniu 2m?
• Ściany gładkie do montażu?
• Brak przeszkód w zasięgu czujników?
• Norma PN-IEC 60364 dla instalacji domowych?

Wyłącz główny prąd przed planowaniem podłączeń - bezpieczeństwo na pierwszym miejscu.

Montaż czujników ruchu w schemacie schodowym

Montaż zaczyna się od wyłączenia prądu w rozdzielni - użyj blokady, by nikt nie włączył przypadkiem. Wywierć otwory pod puszki na wysokości 1-1,5 m, poziomica zapewni prostotę. Czujnik dolny przy ścianie wejściowej, górny przy wyjściu - odległość 4-6 m między nimi dla pełnego pokrycia.

Podłącz czujnik: brązowy przewód do +12V z zasilacza, niebieski do masy, czarny do cewki relayu. Ustaw czułość na średnią, czas świecenia 10-30s. Dla efektu fali dodaj rele czasowe: pierwszy włącza się od razu, drugi po 2s. Klej montażowy trzyma mocno bez wiercenia w płytkach.

Krok po kroku dla jednego czujnika:

• Odkręć obudowę, włóż przewody przez uszczelkę.
• Połącz: L (brąz) +12V, N (nieb) GND, OUT do relayu.
• Zamocuj na ścianie, skieruj sensor w stronę schodów.
• Regulacja: pokrętło time/sens/lux pod maskownicą.

Przy 10 schodach montuj co 4-5 stopni segmenty LED pod stopniami lub na balustradzie. Testuj zasięg ręką - brak martwych stref.

Użyj taśmy dwustronnej do LED-ów, oszczędza czas.

Po montażu załóż obudowy, sprawdź szczelność - wilgoć niszczy elektronikę. Działania te zajmą 2-3 godziny na stronę schodów.

Schemat podłączenia lampek z czujnikami ruchu

Instalacja elektryczna wymaga wiedzy - jeśli nie czujesz się pewnie, wezwij elektryka. Schemat opiera się na niskim napięciu 12V po zasilaczu, bezpiecznym do samodzielnego montażu.

Centralny zasilacz 230V/12V zasila wszystko. Czujnik 1 (dolny) przez relay włącza segment 1-5 lampek, czujnik 2 segment 6-10 z opóźnieniem. Włączniki schodowe równolegle do czujników dla manuala: górny i dolny cross-switch na 12V.

Schemat podłączeń w tabeli:

Przewody: od zasilacza po ścianach w rurkach PCV 16mm. Dla fali: relay2 z timerem 555 IC, opóźnienie 1-3s między segmentami. Podłącz masę wspólną na końcu. To działa na obu stronach schodów.

Użyj zacisków Wago dla szybkich połączeń - zero lutowania. Schemat skalowalny: dodaj relay3 dla dłuższych schodów. Narysuj na kartce przed cięciem przewodów.

Testowanie i regulacja schematu oświetlenia schodów

Po podłączeniu włącz prąd, sprawdź multimetr: 12V na wyjściu zasilacza. Podejdź z dołu - lampki powinny zapalić się falą w górę, zgasnąć po 20s bez ruchu. Test z góry odwrotnie. Dostosuj czas świecenia, by pokrywał cały przebieg.

Regulacja czujników: pokrętło lux na max dla nocy, sens na 50 proc. unikając fałszywych startów. Sprawdź obie strony schodów - symetria kluczowa. Jeśli migotanie, dodaj kondensator 100uF na wyjściu relayu.

Pełny test:

• Idź powoli: fala płynie?
• Szybki bieg: pełne pokrycie?
• Manual włączniki: działają?
• Ciemność totalna: włącza się?

Działania testowe powtórz 5 razy na stronę. Jeśli OK, ciesz się efektem - ulga po ciemnych schodach bezcenna.

Zapisz ustawienia na etykiecie przy rozdzielni.

Problemy? Sprawdź połączenia - 90 proc. usterek to luźne styki. Teraz schody świecą same, bezpieczeństwo na tip-top.
