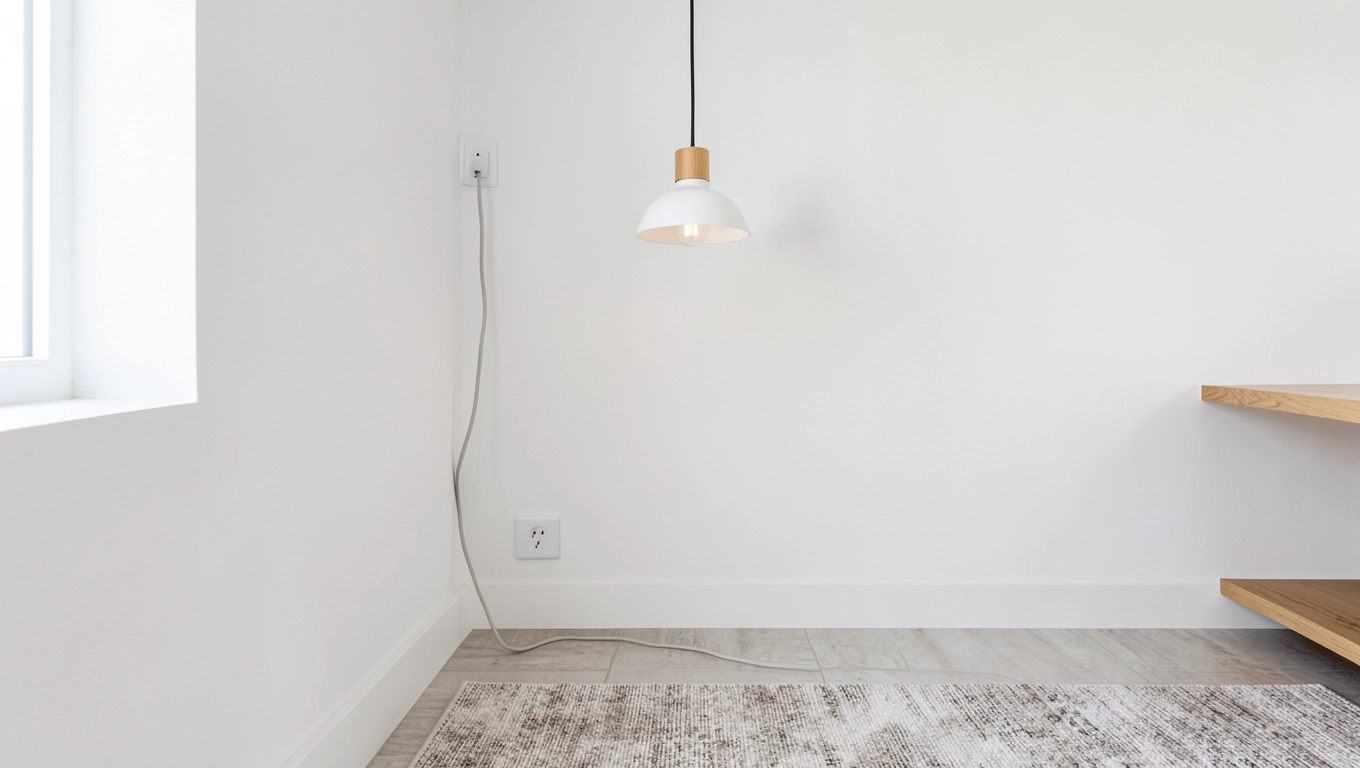

Jak podłączyć oświetlenie z gniazdka – poradnik krok po kroku

Gdy w salonie brakuje punktu świetlnego na suficie, a chcesz powiesić lampę tam, gdzie wisi przewód od gniazdka, pojawia się dylemat: czy da się to zrobić samemu, nie psując instalacji? Teoretycznie proste pytanie kryje w sobie całą gamę pułapek od doboru odpowiedniego adaptera, przez normy obciążalności przewodów, po przepisy, które w Polsce egzekwują elektrycy z uprawnieniami. Wielu amatorów albo podłączy coś na bakier z bezpieczeństwem, albo zrezygnuje, mimo że rozwiązanie istnieje i jest w zasięgu ręki. Ten tekst wyjaśnia, co naprawdę trzeba wiedzieć, zanim dotknie się przewodów pod napięciem.

• Bezpieczeństwo przy podłączaniu oświetlenia do gniazdka
• Narzędzia i materiały potrzebne do instalacji
• Schemat połączeń przewodów
• Podłączenie oświetlenia krok po kroku
• Najczęstsze błędy przy podłączaniu oświetlenia z gniazdka
• Jak podłączyć oświetlenie z gniazdka Pytania i odpowiedzi

Bezpieczeństwo przy podłączaniu oświetlenia do gniazdka

Prąd elektryczny w domowej instalacji jednofazowej to napięcie przemienne 230 V wartość, która przy bezpośrednim kontakcie z wilgotną skórą dłoni może spowodować migotanie komór mięśnia sercowego. Zagrożenie nie maleje dlatego, że obwód wydaje się nieobciążony: latarka nocna czy mała lampka biurkowa pobierające 5 W nie zmniejszają potencjału rażenia w samej linii zasilającej. Odpowiedzialność za każdy tego typu zabieg spoczywa przede wszystkim na osobie wykonującej prace, co oznacza, że próba „szybkiego podpięcia" kończąca się porażeniem nie jest wyłącznie sprawą techniczną, lecz prawną i zdrowotną.

Zasada numer jeden brzmi następująco: przed przystąpieniem do jakiejkolwiek manipulacji przy przewodach należy odłączyć obwód od napięcia w rozdzielnicy mieszkaniowej. Wyłącznik nadprądowy zabezpieczający konkretny obwód gniazdowy ten sam, do którego podłączona zostanie lampa musi znaleźć się w pozycji „wyłączony". Kontrolę skuteczności tej czynności umożliwia próbnik bezdotykowy, którego dioda informuje o obecności napięcia w przewodzie. Brak takiego urządzenia wyklucza jakąkolwiek samodzielną interwencję.

Rozróżnienie przewodów w typowej instalacji III-żyłowej nie sprawia trudności, jeśli zna się kod kolorystyczny obowiązujący w Polsce od lat dziewięćdziesiątych. Przewód fazowy ma izolację brązową lub czarną, neutralny niebieską, a ochronny (PE) żółto-zieloną. Pomylenie fazy z neutralnym nie spowoduje zwarcia w momencie podłączenia lampy, lecz w obwodach z wyłącznikami typu „fazowy" światło może świecić się stale, co jest niebezpieczne przy wymianie żarówki. Każde odstępstwo od tego schematu na przykład instalacja wykonana przed 1994 rokiem, gdzie obowiązywała inna norma kolorystyczna wymaga weryfikacji próbnikiem.

Powiązane tematy: Włącznik światła jak podłączyć wentylator łazienkowy do oświetlenia

Praca na drabinie lub stołku w pobliżu sufitu, gdzie typowo lokuje się gniazdko sufitowe do lamp, wymaga stabilnego podparcia i obu rąk wolnych od przypadkowego kontaktu z elementami pod napięciem. Warto pamiętać, że pot, wilgotne dłonie czy nawet niska wilgotność powietrza zimą obniżają rezystancję skóry nawet o 80%, co dramatycznie zwiększa przewodnictwo prądu przez ciało. Z tego powodu rękawice elektroizolacyjne z kategorii II, choćby lekkie, stanowią element minimalnego wyposażenia.

Jeśli instalacja w mieszkaniu pochodzi z lat siedemdziesiątych lub osiemdziesiątych, istnieje duże prawdopodobieństwo, że aluminiowe przewody będą wymagały specjalnych złączek UWAGA aluminium pod wpływem tlenu i wilgoci tworzy warstwę tlenku o wysokiej rezystancji, co przy obciążeniu prądowym prowadzi do miejscowego przegrzewania. Podłączanie nowoczesnych opraw LED do tak starodawnych linii bezpośrednio nie jest zalecane, jeśli nie dysponuje się wiedzą o przekrojach i stanie technicznym przewodów.

Narzędzia i materiały potrzebne do instalacji

Profesjonalny montaż oświetlenia wymaga zestawu narzędzi, które nie ograniczają się do kupna najtańszego śrubokręta w markecie budowlanym. Izolowana rękojeść narzędzi elektrycznych klasy VDE to norma oznacza, że producent potwierdził ich odporność dielektryczną do 1000 V przy przemiennym napięciu roboczym. Zestaw podstawowy obejmuje śrubokręty płaskie i krzyżakowe w rozmiarach dopasowanych do zacisków w puszkach elektrycznych, szczypce boczne do cięcia przewodów oraz szczypce płaskie do ich formowania.

Dowiedz się więcej: Jak Podłączyć Wentylator Łazienkowy Do Oświetlenia Schemat

Próbnik napięcia to urządzenie, którego obecność w skrzynce narzędziowej jest absolutnie obowiązkowa. Wyróżniamy dwa typy: próbnik neonowy wymagający dotknięcia przewodu pod napięciem podczas przepływu prądu przez wbudowaną żarówkę, oraz próbnik bezdotykowy działający na zasadziecji elektromagnetycznej. Ten drugi, choć wygodniejszy, bywa zawodny przy bardzo niskich napięciach szczątkowych pozostałych w przewodzie po wyłączeniu bezpiecznika. Mądrze jest mieć oba rodzaje pod ręką i traktować wynik próbnika bezdotykowego jako wstępne potwierdzenie, nie wyrok.

Jeśli instalacja wymaga przedłużenia przewodów lub ich rozdzielenia, przydatna okaże się puszka rozgałęźna o odpowiedniej głębokości. Standardowa puszka fi 60 mm mieści maksymalnie trzy przewody 2,5 mm² bez nadmiernego zagęszczenia, co utrudnia późniejszą konserwację. Przy większej liczbie połączeń warto sięgnąć po puszkę głębszą, fi 70 mm, lub rozważyć połączenia bezpuszkowe z zacisków WAGO ich konstrukcja samozaciskowa gwarantuje trwały kontakt elektryczny bez konieczności lutowania czy skręcania przewodów. Zaciski WAGO serii 221 akceptują przewody jedno- i wielodrutowe o przekroju od 0,14 do 4 mm², co pokrywa niemal każdą sytuację w warunkach mieszkaniowych.

Materiały eksploatacyjne obejmują koszulki termokurczliwe lub taśmę izolacyjną wysokonapięciową ta druga jest preferowana ze względu na odporność na temperaturę sięgającą 80°C i zdolność przylegania do nieregularnych powierzchni. Taśma izolacyjna winylowa (PCV) stosowana powszechnie w gospodarstwach domowych nie zapewnia odpowiedniej wytrzymałości dielektrycznej w długim okresie, szczególnie w miejscach narażonych na wilgoć czy zmiany temperatury w pobliżu oprawy oświetleniowej.

Polecamy: Jak Podłączyć Oświetlenie Schodowe Z Dwoma Czujnikami Ruchu

Schemat połączeń przewodów

Schemat elektryczny instalacji oświetleniowej podłączanej do gniazdka opiera się na fundamentalnej zasadzie: obwód musi być zamknięty wyłącznie przez oprawę oświetleniową, a nie przez samo gniazdo. W standardowym gnieździe wtykowym 230 V faza dociera do bolca środkowego, neutralny wraca przez otwory boczne. Podłączenie lampy wymaga zatem doprowadzenia fazy do jednego zacisku oprawy, a neutralnego do drugiego. Jeśli oprawa posiada uziemienie (symbol ⏚ na obudowie), przewód ochronny PE łączy się z metalową obudową lampy przez dedykowany zacisk.

Sytuacja komplikuje się, gdy gniazdko w suficie pochodzi z rozdzielnicy, w której przewód neutralny i ochronny są ze sobą połączone na szynie co jest normalne w budynkach z systemem TN-C, gdzie funkcje neutralny i ochronny pełni wspólny przewód PEN. W takim przypadku odgałęzienie do lampy musi pobierać oddzielny neutralny z szyny N, a nie z wspólnego PEN, co wymaga sprawdzenia rozdzielnicy przez osobę z uprawnieniami SEP do przeglądu instalacji. Ignorowanie tej dystynkcji skutkuje tym, że w przypadku awarii przewodu neutralnego metalowa obudowa lampy znajdzie się pod pełnym napięciem.

Warto przeczytać: Jak Podłączyć Wentylator Łazienkowy Do Oświetlenia

W obwodach z włącznikiem światła na przykład gdy gniazdko jest również wykorzystywane jako punkt sterowany z ściany schemat zmienia się diametralnie. Przewód fazowy prowadzi do zacisku L w puszce włącznika, stamtąd przewód od ide do oprawy. Neutralny natomiast biegnie bezpośrednio z rozdzielnicy do lampy, omijając włącznik. Taki układ pozwala na bezpieczne odcięcie fazy włącznikiem bez niego lampa pozostaje pod napięciem nawet po wyłączeniu, co stanowi zagrożenie przy wymianie żarówki.

Obciążalność prądowa przewodów Instalacja H05VV-F (popularny przewód „linka" stosowany w oprawach) o przekroju 0,75 mm² pozwala na obciążenie ciągłe rzędu 6 A, co przy napięciu 230 V przekłada się na moc około 1380 W. W praktyce oznacza to, że podłączenie lampy LED o mocy 10 W mieści się w każdym standardowym obwodzie, jednak jeśli planuje się halogeny sufitowe o łącznej mocy 300 W, konieczne jest sprawdzenie, czy przewód doprowadzający ma przekrój minimum 1,5 mm² i czy bezpiecznik obwodu nie przekracza 10 A. Normy budowlane dopuszczają obciążenie 10 A dla obwodów gniazdowych 230 V, co oznacza, że teoretycznie całkowita moc podłączonych odbiorników nie powinna przekraczać 2300 W na jeden bezpiecznik.

Podłączenie oświetlenia krok po kroku

Pierwszym działaniem jest identyfikacja obwodu w rozdzielnicy. Lokalizacja skrzynki bezpiecznikowej bywa problematyczna w mieszkaniach deweloperskich, gdzie projektant umieścił ją w zabudowie karton-gips. Bezpiecznik nadprądowy przypisany do konkretnego gniazdka identyfikuje się metodą eliminacji wyłącza się poszczególne obwody i sprawdza, przy którym zanika napięcie w docelowym gnieździe. Ta czynność wymaga obecności dwóch osób lub pozostawienia włączonego światła w innym pomieszczeniu jako wskaźnika. Jeśli rozdzielnica jest zaplombowana lub opisana w sposób nieczytelny, samodzielna identyfikacja staje się niemożliwa i trzeba skontaktować się z zarządcą budynku.

Dowiedz się więcej: Jak Podłączyć Oświetlenie Schodowe Z Czujnikiem Ruchu

Po wyłączeniu właściwego bezpiecznika następuje drugie potwierdzenie braku napięcia tym razem bezpośrednio przy gnieździe sufitowym. Próbnik bezdotykowy trzyma się w odległości 1-2 mm od izolacji przewodu, obserwując ewentualną sygnalizację świetlną lub dźwiękową. Brak reakcji urządzenia przy jednoczesnym pewnym wiedzy o wcześniejszym wyłączeniu obwodu oznacza, że można przystąpić do demontażu istniejącej oprawy lub gniazda. Odkręcanie pokrywy ceramicznej odbywa się po wcześniejszym poluzowaniu śrub mocujących nie wolno szarpać ani używać siły, która mogłaby spowodować wyrwanie przewodów z zacisków.

Demontaż starej oprawy sufitowej wymaga ostrożności ze względu na wagę klosza lub korpusu lampy. Jeśli oprawa waży więcej niż 2 kg, jej zawieszenie na samym przewodzie jest niedopuszczalne konieczne jest zamontowanie dodatkowego haka sufitowego lub wspornika wkręcanego w kołek rozporowy. Przewody po odłączeniu pozostawia się w puszce, o ile ich stan izolacji jest dobry. Pęknięcia, załamania lub stwardnienia gumy izolacyjnej to sygnał do wymiany całego odcinka przewodu do najbliższego punktu połączeniowego naprawianie uszkodzonej izolacji taśmą jest rozwiązaniem tymczasowym, nie trwałym.

Podłączanie nowej lampy zaczyna się od odsłonięcia końcówek przewodów na długości około 10 mm nie więcej, bo nadmiar gołego metalu zwiększa ryzyko zwarcia w ciasnej puszce. Przewody wprowadza się do zacisków śrubowych oprawy zgodnie ze schematem: faza do zacisku L (lub oznaczonego literą L), neutralny do N, uziemienie do ⏚. Zaciski śrubowe dokręca się momentem pozwalającym na pewne utrzymanie przewodu bez przecinania żył nadmierne dokręcenie jest równie szkodliwe jak niedokręcenie. W przypadku oprawy LED z zewnętrznym zasilaczem (driverem) należy najpierw podłączyć przewody sieciowe do wejścia zasilacza, a dopiero potem wyjście do modułu świetlnego.

Ostatnim etapem jest zamontowanie oprawy w pozycji docelowej, włączenie bezpiecznika i test działania. Jeśli lampa nie świeci, prawdopodobną przyczyną jest odwrócenie podłączenia fazy i neutralnego w przypadku opraw z wbudowanym ściemniaczem lub sterownikem elektronicznym niektóre modele wymagają prawidłowej polaryzacji do poprawnej pracy. Sprawdzenie multimetrem napięcia na zaciskach zasilacza przed zamknięciem obudowy eliminuje ryzyko późniejszego demontażu. Po udanym teście dokręca się ostatnie śruby obudowy i ewentualnie montuje klosz.

Najczęstsze błędy przy podłączaniu oświetlenia z gniazdka

Pomijanie wyłączenia napięcia w całym mieszkaniu zamiast tylko jednego obwodu to błąd, który popełniają nawet doświadczeni majsterkowicze w sytuacji presji czasowej. Choć teoretycznie wystarczy odciąć jeden bezpiecznik, instalacja w starym budownictwie często zawiera połączenia między obwodami wykonane przez poprzednich właścicieli na zasadzie „gdzieś to zadziała". Prąd może wracać do gniazdka z innego obwodu przez neutralny wspólny dla kilku linii. Konsekwencja jest jednoznaczna: rażenie prądem mimo wyłączonego bezpiecznika nadprądowego.

Niewłaściwy dobór adaptera lub przedłużacza sufitowego to drugi pod względem częstotliwości problem. Tanie przejściówki z gniazda wtykowego na oprawę żarówkową E27 często nie mają zacisku uziemiającego lub ich obudowa wykonana jest z tworzywa niezdolnego wytrzymać obciążenia cięższej lampy. Adapter kupiony w supermarkecie za 5 zł może wytrzymać obciążenie żarówki LED o mocy 10 W, ale przy próbie zawieszenia lampy sufitowej z metalowym korpusem ważącym 3 kg połączenie zaczyna się luzować, generując iskry i lokalne przegrzewanie punktu kontaktu.

Łączenie przewodów metodą skręcania „na pająka", czyli owinięcia gołych końcówek wokół siebie i owinięcia taśmą, było standardem w latach siedemdziesiątych. Współczesne normy elektryczne jednoznacznie tego zabraniają. Skręt mechaniczny pod taśmą traci kontakt w wyniku relaksacji naprężeń materiałowych, a wilgoć wnikająca przez mikropory izolacji przyspiesza korozję aluminium. Po kilku latach eksploatacji punkt styku osiąga rezystancję rzędu kilku omów, co przy przepływie prądu powoduje efekt termiczny Joule'a przewód nagrzewa się do temperatury topnienia izolacji, a w skrajnym przypadku może dojść do pożaru.

Przeciążanie obwodu poprzez podłączenie lampy do gniazdka, które już zasila komputer stacjonarny, monitor i ładowarkę telefonu, to błąd wynikający z nieznajomości zasady szeregowego obciążenia obwodu. Każdy obwód gniazdowy ma określoną zdolność prądową, a jej przekroczenie prowadzi do zadziałania bezpiecznika nadprądowego lub w przypadku jego awarii do przegrzania przewodów w ścianie. Nowoczesne oprawy LED pobierające minimalną moc nie rozwiązują problemu, jeśli jednocześnie z lampą pracują inne odbiorniki na tym samym obwodzie, ponieważ to sumaryczne obciążenie decyduje o ryzyku.

Ostatnią grupę błędów stanowią te związane z nieznajomością przepisów budowlanych dotyczących lokalizacji punktów oświetleniowych. W Polsce norma PN-HD 60364 wymaga, aby oprawy oświetleniowe montowane nad wanną lub prysznicem miały klasę szczelności IP44 minimum, a odległość od krawędzi kabiny natryskowej nie mogła być mniejsza niż 60 cm bez dodatkowej osłony. Montaż lampy sufitowej w łazience tuż nad strefą mokrą bez spełnienia tych wymagań może skutkować odmową odbioru technicznego przez inspektora budowlanego, nawet jeśli instalacja działa bez zarzutu.

Jeśli po przeczytaniu tego tekstu nadal masz wątpliwości co do stanu technicznego instalacji w Twoim mieszkaniu lub obawiasz się samodzielnego podłączenia zatrudnienie elektryka z uprawnieniami SEP grupy E to wydatek, który absolutnie nie jest stratą. Oszczędność kilkuset złotych na robociźnie nie rekompensuje ryzyka pożaru ani zagrożenia dla zdrowia domowników.
