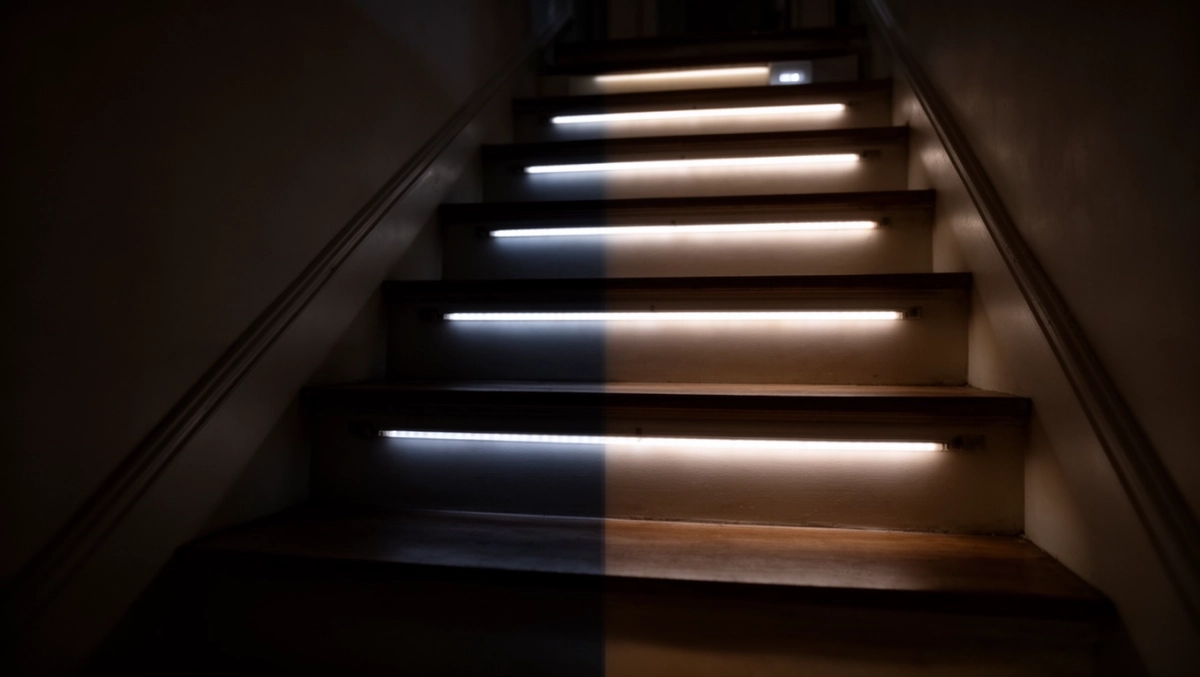

Jak podłączyć oświetlenie schodowe z czujnikami ruchu

Pamiętasz te chwile, gdy schody w ciemności stają się pułapką, a każdy krok niesie ryzyko? Podłączenie oświetlenia schodowego z czujnikami ruchu zmienia to w automatyczny mechanizm bezpieczeństwa, który reaguje na twój ruch. W tym przewodniku krok po kroku omówimy planowanie rozmieszczenia elementów, dobór materiałów i narzędzi, montaż czujników, schemat podłączenia, łączenie przewodów, testowanie oraz regulację, by wszystko działało precyzyjnie i bezawaryjnie.

• Planowanie oświetlenia schodowego z czujnikami
• Materiały do podłączenia oświetlenia schodowego
• Montaż czujników ruchu w oświetleniu schodowym
• Schemat podłączenia oświetlenia schodowego
• Podłącanie przewodów oświetlenia schodowego
• Testowanie oświetlenia schodowego z czujnikami
• Regulacja czujników oświetlenia schodowego
• Pytania i odpowiedzi

Planowanie oświetlenia schodowego z czujnikami

Planowanie zaczyna się od oceny schodów pod kątem długości i nachylenia, co decyduje o liczbie czujników. Umieść jeden na górze i dole, by pokrywały całe podejście bez martwych stref. Sprawdź źródło zasilania – najlepiej puszka rozdzielcza blisko schodów. Zmierz odległości, by przewodami nie przekroczyć limitów napięcia. Rozważ kierunek ruchu, bo czujniki PIR wykrywają ciepło ciała z zasięgiem do 10 metrów.

Na etapach planowania narysuj szkic z zaznaczonymi punktami montażu. Uwzględnij wysokość montażu – 1,5 metra nad podłogą minimalizuje fałszywe wyzwolenia. Oceń otoczenie: unikaj bezpośredniego nasłonecznienia czy źródeł ciepła blisko czujników. Zdecyduj o typie oświetlenia – LED-y oszczędzają energię i świecą jasno. To pozwoli uniknąć przeróbek w trakcie działań.

Oblicz zapotrzebowanie mocy: dla 10-stopniowych schodów wystarczy 20-30 watów na segment. Podziel schody na strefy, jeśli są dłuższe niż 5 metrów. Zaplanuj zapasowe przewody na przyszłe rozszerzenia. Dokumentacja pomoże w razie inspekcji elektrycznej.

Zobacz także: Jak Samodzielnie Zainstalować Oświetlenie Schodowe - Przewodnik Krok Po Kroku

Materiały do podłączenia oświetlenia schodowego

Podstawą są dwa czujniki ruchu PIR z regulacją czasu i czułości. Wybierz lampy LED schodowe o mocy 5-10W каждая, odporne na wilgoć IP44. Przewody: 3-żyłowe 1,5 mm² do zasilania i sygnału. Puszka połączeniowa hermetyczna na styki. Narzędzia: multimetr, śrubokręt, zaciskarka, drabina.

• Czujnik ruchu górny i dolny – z detekcją podczerwieni
• Lampa LED x2-4 – ciepłe światło 3000K
• Przewód YDYp 3x1,5 mm² – 20 metrów
• Obudowa IP65 – na połączenia zewnętrzne
• Stabilizator napięcia – opcjonalnie dla sieci niestabilnej
• Łączniki schodowe – jeśli hybryda z manualnym

Dobierz materiały pod kątem trwałości – czujniki z kątem detekcji 120 stopni. Unikaj tanich podróbek bez atestów. Komplet waży mało, ale jakość decyduje o latach bezawaryjnej pracy.

Montaż czujników ruchu w oświetleniu schodowym

Rozpocznij od wyłączenia prądu w rozdzielni. Wywierć otwory na ścianie pod czujniki, używając kołków rozporowych. Zamocuj obudowy na wysokości 1,2-1,8 m, skierowane w stronę ruchu. Podłącz czujniki tymczasowo do testu detekcji. Dopasuj kąt nachylenia o 10-15 stopni w dół dla lepszego pokrycia schodów.

Zobacz także: Oświetlenie schodów na baterie z czujnikiem ruchu 2025

Montaż lamp: przykręć pod stopniami lub na balustradzie, z kablem prowadzonym w listwie maskującej. Izoluj połączenia taśmą termokurczliwą. Sprawdź stabilność – wibracje mogą powodować awarie. Na dłuższych schodach stosuj relay między czujnikami dla sekwencyjnego zapalania.

Użyj poziomicy do wyrównania. Wpuszczone gniazda minimalizują ryzyko urazów. Po montażu zabezpiecz przed kurzem.

Schemat podłączenia oświetlenia schodowego

Schemat zakłada fazę L, neutralny N i ziemię PE. Czujnik dolny łączy się z górnym przez przewód sygnałowy S. Lampa podłączona równolegle do obu czujników via relay. Czujnik 1 (dół): L do wejścia, N i S do wyjść. Czujnik 2 (góra): wejście L, wyjście do lampy i relay.

Relay zapobiega konfliktom – aktywuje po obu stronach. Ziemia na wszystkich metalowych częściach.

Podłącanie przewodów oświetlenia schodowego

Zaizoluj obwód: zdejmij izolację 1 cm, skręć żyły miedziane. Podłącz fazę do brązowego, neutralny do niebieskiego, ziemię żółto-zieloną. W puszce użyj kostek Wago dla szybkich połączeń. Prowadź przewody w rurkach osłonowych po bokach schodów. Na styku czujnik-lampa zastosuj zaciski sprężynowe.

Testuj ciągłość multimetrem przed włączeniem. Unikaj skrętów na złączach – ryzyko przegrzania. Na końcach oznacz kolory taśmą. Dla dwóch stron schodów duplikuj obwód z osobnym relayem.

Po podłączeniu załóż obudowy, dokręć śruby. Sprawdź napięcie na wyjściach czujników – 230V AC.

Testowanie oświetlenia schodowego z czujnikami

Włącz prąd, przejdź dolną częścią schodów – lampa powinna zapalić się po 1-2 sekundach. Sprawdź górną stronę: sekwencja bez opóźnień. Symuluj fałszywe działania – ręką czy wentylatorem. Czas wygaśnięcia dostosuj do 30 sekund. Przetestuj obie strony niezależnie.

Użyj timera do pomiaru reakcji. Sprawdź w różnych porach dnia – światło dzienne wpływa na detekcję. Na schodach z zakrętami przejdź pełną trasę. Dokumentuj wyniki w notatkach.

Jeśli relay nie działa, sprawdź styki. Powtarzaj testy przez dobę.

Regulacja czujników oświetlenia schodowego

Dostosuj pokrętło LUX do 20-50 – ignoruje światło dzienne. Czas T: 10-60 sekund na wygaśnięcie. Czułość H: średnia dla ludzi, niska przy zwierzętach. Testuj po zmianach, przechodząc powoli. Na górnej stronie wydłuż czas o 10 sekund dla bezpieczeństwa.

Porównaj ustawienia dla obu czujników – dolny bardziej czuły. W wilgotnych warunkach zwiększ próg LUX. Zapisz optymalne wartości.

Pytania i odpowiedzi

• Jak podłączyć oświetlenie schodowe z dwoma czujnikami ruchu?

  Podłącz czujniki ruchu szeregowo do obwodu oświetleniowego: pierwszy czujnik na początku schodów, drugi na końcu. Podłącz przewód fazowy (L) do wejścia pierwszego czujnika, neutralny (N) i przewód ochronny (PE) bezpośrednio do lamp. Schemat podłączenia: L z skrzynki rozdzielczej do wejścia czujnika 1, wyjście czujnika 1 do wejścia czujnika 2, wyjście czujnika 2 do lampy. Wyłącz prąd przed pracą i użyj multimetr do sprawdzenia napięcia.

• Jakie materiały i narzędzia są potrzebne do montażu oświetlenia schodowego?

  Potrzebne materiały: dwa czujniki ruchu (PIR), taśmy LED lub lampy schodowe, przewody elektryczne (1,5 mm²), puszki montażowe, zaciski Wago. Narzędzia: śrubokręt, multimetr, poziomica, wiertarka, kombinerki. Zaplanuj dostęp do zasilania 230V i przygotuj listę przed startem.

• Gdzie umieścić czujniki ruchu w oświetleniu schodowym?

  Umieść pierwszy czujnik na początku schodów (wysokość 1-1,5 m), drugi na końcu, skierowane w stronę ruchu. Zapewnij zasięg pokrywający całą długość schodów, unikając przeszkód jak meble. To gwarantuje automatyczne wykrywanie i oświetlenie dla bezpieczeństwa.

• Czy podłączenie oświetlenia schodowego mogę zrobić samodzielnie?

  Tak, przy podstawowej wiedzy elektrycznej i narzędziach. Wyłącz główny prąd, zaplanuj rozmieszczenie, podłącz wg schematu z dwoma czujnikami. Dla bezpieczeństwa przetestuj instalację. W razie wątpliwości skonsultuj elektryka; prace samodzielne minimalizują ryzyko potknięć w ciemności.
