Instalacja elektryczna: podłączenie oświetlenia

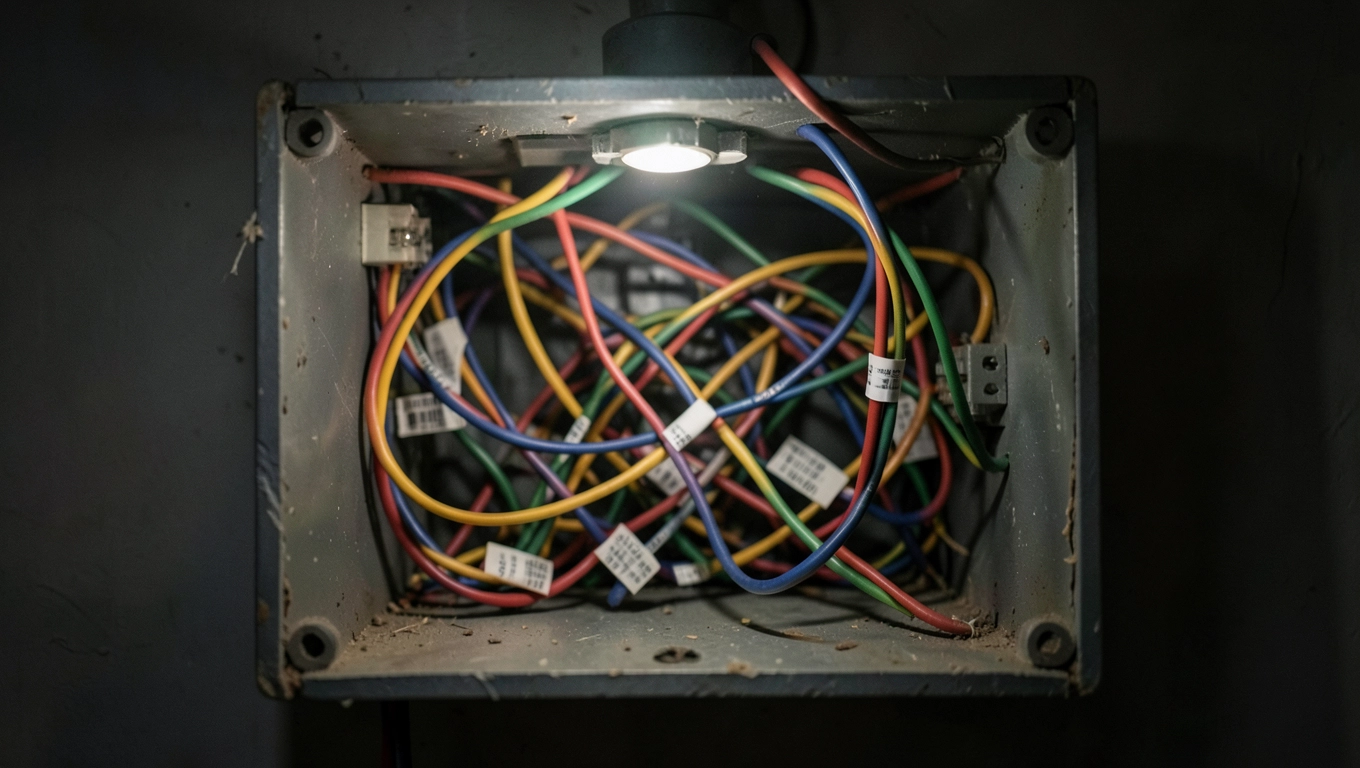

Stoisz w puszce instalacyjnej po remoncie, otoczony kłębem niepodpisanych przewodów, i czujesz ten klasyczny niepokój - jeden zły ruch i zamiast światła masz zwarcie albo palący się bezpiecznik. W instalacji elektrycznej podłączenie oświetlenia to nie jakaś abstrakcja z podręcznika, tylko precyzyjny finał, gdzie każdy brązowy, niebieski czy żółto-zielony kabel decyduje o tym, czy lampa zapali się płynnie, czy cały obwód pójdzie w diabły. Chaos po położeniu kabli w ścianach sprawia, że nawet doświadczony majsterkowicz waha się chwilę dłużej. A przecież chodzi o codzienne światło w salonie czy na korytarzu, nie o rakietę. Błąd tu nie wybacza - napięcie 230V nie pyta o intencje.

• Podstawy bezpieczeństwa przy podłącaniu oświetlenia
• Podłączenie pojedynczego łącznika do oświetlenia
• Schematy przewodów do oświetlenia YDYp 3x1,5 mm²
• Podłączenie czujnika zmierzchu do oświetlenia
• Pytania i odpowiedzi o podłączenie oświetlenia

Podstawy bezpieczeństwa przy podłącaniu oświetlenia

Wyłącznik główny w rozdzielnicy to twój pierwszy ruch, zanim dotkniesz czegokolwiek w puszce po remoncie instalacji elektrycznej. Przekręć go na zero dla konkretnego obwodu oświetleniowego, bo inaczej nawet pozornie martwy przewód może mieć ukryte napięcie z sąsiedniej linii. Ten prosty gest przerywa dopływ prądu pod wysokim napięciem, eliminując ryzyko porażenia, które w Polsce powoduje co roku kilkaset wypadków domowych. Sprawdź tabliczkę rozdzielnicy - obwody oświetleniowe idą zazwyczaj osobno od gniazdek, oznaczonych 10A lub 16A. Bez tego kroku żadne podłączenie nie ma sensu. Mechanizm jest banalny: bez prądu nie ma różnicy potencjałów między fazą a zerem.

Multimetr w ręku zmienia grę, bo pokazuje, czy naprawdę jest sucho w przewodach. Ustaw go na pomiar AC powyżej 250V, wbij czerwoną sondę w podejrzany przewód, czarną do zera lub uziemienia - igła powinna stać na zerze. Jeśli skoczy do 230V, cofnij się i sprawdź wyłącznik jeszcze raz, bo resztkowe ładunki w kondensatorach lamp mogą oszukać oko. Ten miernik nie kłamie, w przeciwieństwie do czasem zawodnego testera bezkontaktowego, który reaguje na zakłócenia elektromagnetyczne. W instalacji elektrycznej podłączenie oświetlenia to narzędzie musi być sprawne, z bateriami świeżymi. Dlaczego? Bo fałszywe zero daje złudne poczucie bezpieczeństwa, a prąd płynie cicho.

Noszenie izolowanych narzędzi i rękawic to nie fanaberia, tylko fizyczna bariera między tobą a 50Hz prądem przemiennym. Rękawice gumowe klasy 0 wytrzymują 1000V, tworząc warstwę dielektryka, która blokuje przepływ elektronów. Narzędzia z VDE mają oznaczenie - śrubokręt płaski do zacisków, kombinerkami do zdejmowania izolacji na 1 cm. W puszce pełnej przewodów YDYp unikniesz przypadkowego mostkowania fazy z zerem. Te detale decydują o tym, czy wrócisz do pracy po przerwie, czy trafisz do szpitala. Prąd nie szanuje pośpiechu.

Oznaczenia taśmą izolacyjną na przewodach przed rozbiórką zapobiegają późniejszemu zgadywaniu kolorów. Naklej czerwoną na fazę, niebieską na zero - taśmy samoprzylepne trzymają nawet w wilgotnej puszce. Po remoncie ściany kryją oryginalne kolory pod tynkiem, ale stare instalacje mają czasem czarny na fazę. To proste triki minimalizują błędy w podłączeniu oświetlenia. Chaos znika, gdy każdy przewód ma etykietę. Fizyka połączeń staje się czytelna jak schemat.

Podłączenie pojedynczego łącznika do oświetlenia

W najprostszym przypadku faza brązowa trafia do dolnego styku łącznika, bo właśnie tam prąd płynie przez mechanizm przełączny do lampy. Przewód L wchodzi do puszki, skręcasz go z brązowym od oświetlenia, zero niebieski idziesz prosto do żarówki. Ten układ zapewnia, że napięcie dociera do lampy tylko po naciśnięciu - wyłącznik przerywa obwód na fazie, chroniąc przed napięciem dotykowym na obudowie. W instalacji elektrycznej podłączenie oświetlenia z pojedynczym łącznikiem to podstawa dla sypialni czy kuchni. Schemat rysuje się sam: wejście L, wyjście do lampy, zero osobno. Błędy tu palą żarówkę od razu.

Zaciski śrubowe w łączniku wymagają obcięcia izolacji na 10 mm, by miedziany drut wszedł głęboko bez luzu. Dokręć śrubę momentem 1,5 Nm - za słabo i styka słabo, iskrzy, za mocno miażdży drut. W puszce podtynkowej wepchnij przewody równo, by wieczko zamknęło się bez siłowania. Ten detal mechaniczny zapobiega przegrzewaniu styków na 10A obciążeniu. Lampy LED ciągną mało, ale żarówki kiedyś 60W testowały połączenia. Solidność budujesz od podstaw.

Uziemienie żółto-zielone podłączasz zawsze do lampy, nawet w plastikowej obudowie, bo norma PN-EN 50110 każe chronić przed awarią izolacji. Przewód PE idzie z puszki rozdzielczej, skręcasz go w lampie z metalową częściami. Brak tego daje szok przy dotyku wilgotnej żarówki. W podłączeniu oświetlenia to nie opcja, tylko obowiązek. Obwód zamyka się bezpiecznie. Fizyka izolacji musi być kompletna.

Test po podłączeniu: włącz prąd, sprawdź ciągłość - lampa pali, brak dymu, multimetr na zaciskach pokazuje 230V po włączeniu. Jeśli mruga, szukaj luźnego zera. Ten etap potwierdza, że instalacja działa jak trzeba. Podświetlenie LED w łączniku ułatwia nocne palenie. Wszystko płynie gładko. Bezpieczeństwo sprawdza praktyka.

Łączniki podwójne i schodowe w instalacji oświetleniowej

Łącznik podwójny obsługuje dwie lampy niezależnie, bo ma dwa osobne mechanizmy przełączne w jednej obudowie. Faza L wchodzi centralnie, rozdziela się na dwa wyjścia - brązowe do każdej żarówki osobno. Zero wspólne dla obu obwodów oświetleniowych. Ten setup pozwala sterować kinkietem i sufitem z jednego miejsca w salonie. W instalacji elektrycznej podłączenie oświetlenia podwójne upraszcza puszkę przy drzwiach. Prąd płynie selektywnie.

Przełączniki schodowe do korytarza wymagają dwóch przewodów między nimi - L1 i L2 na wyjściu pierwszego, faza wraca na drugim. Pierwszy łącznik schodowy wysyła impuls przełączny, drugi go odbiera, zmieniając stan lampy niezależnie od pozycji. Trzy punkty sterowania dodajesz łącznikiem krzyżowym pośrodku, z czterema przewodami: dwa wejściowe, dwa wyjściowe. Mechanizm oparty na stykach NO/NC zapewnia ciągłą kontrolę. Schemat rysuje się liniowo. Światło reaguje z dowolnego miejsca.

W puszce międzyłącznikowej skręcasz L1 z L2 taśmą lub Wago - złączki sprężynowe trzymają bez śrub. Obciążenie do 10AX na tor, norma pozwala na LED-y do 5A. Błąd w numeracji styków powoduje stałe świecenie lub martwą lampę. Podłączenie oświetlenia schodowe testuj etapami: pierwszy łącznik, potem drugi. Logika obwodu musi zamykać się poprawnie. Funkcjonalność rośnie z precyzją.

Oznaczenia styków na obudowie - 1 i 2 wspólne, 3 i 4 przełączne - ułatwiają montaż. W starszych instalacjach kolory mieszają się, stąd multimetr pomaga zidentyfikować fazę przełączną. Ten system oszczędza okablowanie w ścianach. Korzyść dla długich korytarzy oczywista. Instalacja staje się inteligentna bez elektroniki.

Podwójne schodowe łączą obie funkcje - dwa obwody z wielopunktowym sterowaniem. Przewody mnożą się do sześciu między puszkami. Rozdzielność faz minimalizuje zakłócenia. Salon z żyrandolem i taśmami LED działa niezależnie. Rozwiązanie skaluje się z potrzebami.

Schematy przewodów do oświetlenia YDYp 3x1,5 mm²

Przewód YDYp 3x1,5 mm² płynie do puszek oświetleniowych z trzema żyłami: faza, zero i uziemienie, bo przekrój 1,5 mm² wytrzymuje 3 kW ciągłego obciążenia. Izolacja PVC chroni przed wilgocią w tynku, płaski kształt ułatwia ciągnięcie w bruzdach. W instalacji elektrycznej podłączenie oświetlenia ten standardowy kabel idzie osobno dla lamp, osobno gniazdek. Schemat prosty: L do łącznika, N do lampy, PE do obudowy. Obwód zamyka się radialnie od rozdzielnicy.

Dla żyrandola z podwójnym sterowaniem rozgałęź fazy na dwa brązowe - jeden do głównego światła, drugi do dekoracyjnego. Zero wspólne, skręcone w puszce sufitowej. Przekrój wystarcza na 10 punków LED po 5W każdy. Mechanizm równomiernego rozkładu prądu zapobiega spadkom napięcia powyżej 5%. Schemat rysuj przed kablami. Funkcjonalność buduje się z planem.

Niezależne obwody w salonie: jedna linia YDYp do sufitu, druga do kinkietów - grupuj na osobnych wyłącznikach 10A. Szyna zbiorcza w puszce rozdzielczej dzieli obciążenie. To unika przeciążeń, gdy włączysz wszystko naraz. Norma PN-IEC 60364 wymaga separacji oświetlenia od mocy. Przewody oznaczaj w rozdzielnicy. Instalacja oddycha swobodnie.

W puszkach rozgałęźne użyj kostek Wago 3x2,5 mm² - sprężyny zaciskają miedz bez korozji. Dla dłuższych tras powyżej 50m dodaj 2,5 mm², bo rezystancja rośnie liniowo z długością. Schematy z dwoma zerami dla żyrandola równoważą prąd. Podłączenie oświetlenia zyskuje niezawodność. Fizyka kabli dyktuje wybory.

Podłączenie czujnika zmierzchu do oświetlenia

Czujnik zmierzchu montujesz w puszce zewnętrznej, fazę L podłączasz do styku wejściowego, wyjście przełączne do lampy. Mechanizm fotooporowy mierzy natężenie światła poniżej 50 luksów i zamyka obwód automatycznie. Zero i PE standardowo. W instalacji elektrycznej podłączenie oświetlenia tarasowego to oszczędza energię o 30% rocznie. Ustaw próg obrotem potencjometru. Ciemność steruje sama.

Regulacja czasu wyłączenia - od 10 sekund do 15 minut - zapobiega ciągłemu paleniu przy błyskach księżyca. Czujnik ignoruje impulsy poniżej progu dzięki histerezie 20%. Podłącz z opóźnieniem, by uniknąć migotania LED-ów. Schemat prosty jak pojedynczy łącznik, ale z dodatkowym przewodem sterującym. Funkcja integruje się z YDYp 3x1,5. Automatyka upraszcza wieczory.

Wodoodporna obudowa IP44 dla zewnętrznych wymaga uszczelki silikonowej wokół kabli. Przewody wchodzą od dołu, chroniąc przed deszczem spływającym po ścianie. Norma IP65 dla mokrych miejsc blokuje pył i strumień wody. Podłączenie oświetlenia zewnętrznego musi wytrzymać mróz do -20°C. Detale decydują o trwałości. Czujnik służy lata.

Test w warunkach dziennych: symuluj zmrok zakrywając soczewkę - lampa zapala po 5 sekundach. Sprawdź zasięg detekcji do 10m. Integracja z podwójnym obwodem pozwala na główne i pomocnicze światło osobno. Rozwiązanie skaluje się z ogrodem. Bezpieczeństwo nocne bez wysiłku.
